Este projeto de cerca elétrica e praticamente igual aos que são vendidos nas lojas de segurança, caso cortado o fio da cerca o alarme dispara automaticamente.

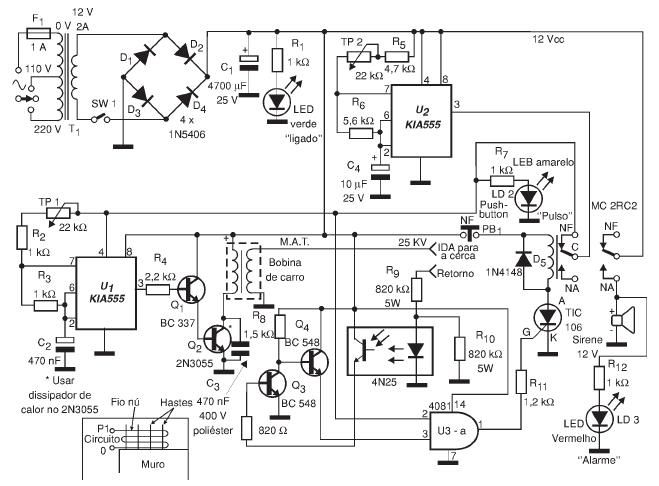

Este circuito é formado dois astáveis 555, um oscila em alta freqüência para gerar alta tensão, o segundo 555 controla o primeiro em baixa freqüência, para que não haja alta tensão e sim umas 2 a 3 vezes a cada segundo. Os ajustes são TP1 que ajusta alta tensão e TP2 ajusta os pulsos, PB1 resseta o sistema em caso do disparo do alarme e SW1 desliga o circuito.
